鍋爐爐管泄漏在線監測裝置
一  概述
      鍋爐爐管泄漏是電廠常發事故，占電廠所有事故的 60% 以上。實時監測鍋爐爐管泄漏狀態，可以在爐管泄漏的早期給出報警信息，及時提示鍋爐爐管泄露的發展趨勢，使電站運行人員及時采取措施，防止事故擴大，系統具有的泄漏定位功能，可以縮短電廠的搶修時間，減少經濟損失。
二 系統原理
     利用聲學監測原理，由特制的增強型聲波傳感器采集爐內各種聲信號，并轉換成電流信號；通過高性能的數字濾波技術，剔除背景噪聲；檢測報警系統經頻譜分析得到聲信號的頻譜，并以棒圖形式顯示；通過聲場能量分析，對噪聲強度、頻譜特征及持續時間的分析計算判斷爐管是否發生泄漏。

  三  主要功能　
   1、實時檢測泄漏及早期報警
     自爐管（水冷壁、過熱器、再熱器、省煤器）發生砂眼、裂紋始，裝置逐級報警并伴隨光字牌報警；自動檢測泄漏過程中，“棒圖”顯示的顏色分別表示：正常（綠色）、異常（橙色）、泄漏（紅色）。
    2、準確判定泄漏區域位置
    通過泄漏點附近分布的“測點”所反映的泄漏程度并結合各“測點”先后報警順序綜合判斷泄漏區域位置；分辨率≥4米的隔離范圍。
    3、顯示泄漏聲音頻譜
    顯示各測點所“聽到”的爐內聲音的頻譜圖,顯示譜段為1~15kHz它將明顯地區別反映爐管泄漏與蒸氣吹灰及聲波吹灰聲音的頻譜特征。
    4、跟蹤泄漏發展趨勢
    顯示各測點聲音發展趨勢曲線，反映爐管泄漏的程度。并具有記錄、打印功能，數據存儲時間為12個月。
    5、實時監聽爐內聲音
        可任意選擇監聽某測點對應的爐內聲音，并提供錄音接口。
   6、與DCS的通信功能
   7、裝置系統自檢測試
    8、波導管自動清灰除焦
四、  性能指標


裝置指標    靈敏度： 可檢測<2mm的微小泄漏    分辨率： 最佳隔離范圍可達半徑為4米的半球范圍內          連續運行時間： ≥18000小時                      增強型聲波傳感器

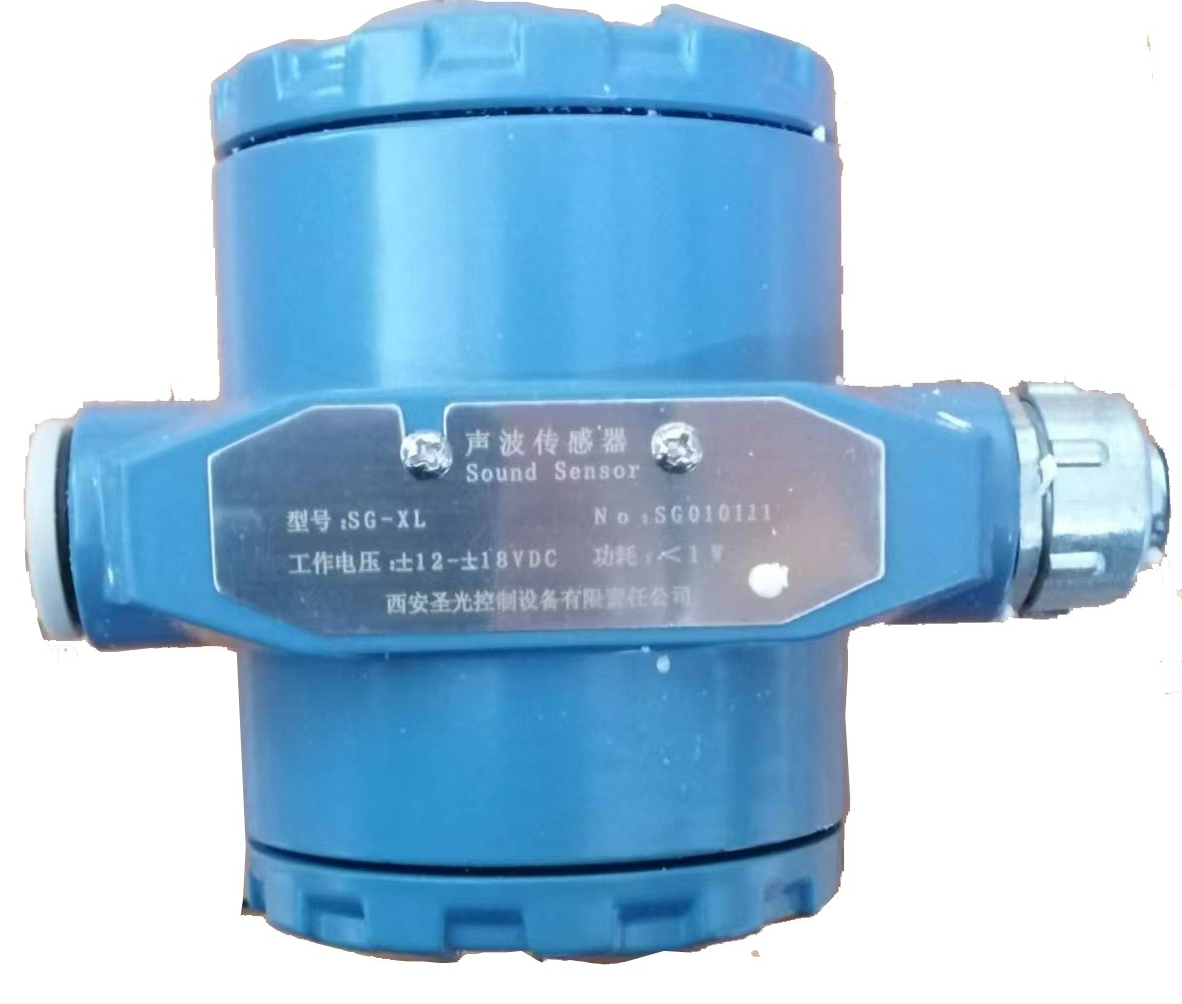

 聲波傳感器
           靈敏度：>25mV/Pa；
           輸出電流：0～6mA(AC)；
           檢測范圍：半徑≤12米半球空間；
           連續運行時間：＞ 30000小時
五  產品應用領域
　　 主要適用于火力發電機組的電站鍋爐，實時檢測爐內水冷壁、再熱器、過熱器、省煤器受熱面管道的早期泄漏及有效檢測吹灰運行工況。
